GyroMaster™

Гироскопический инклинометр и навигация по скважине

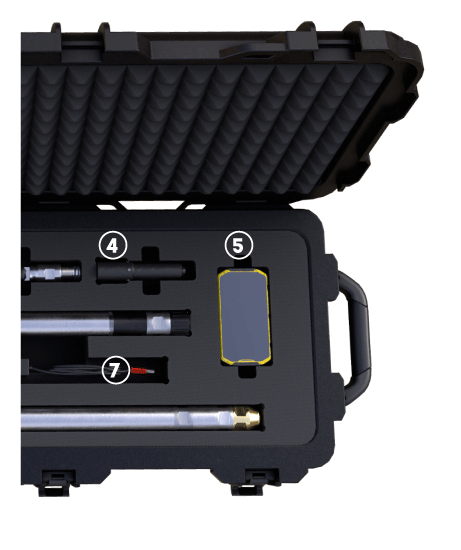

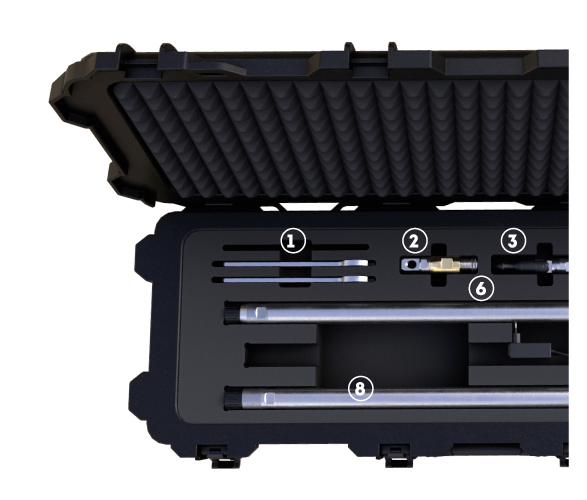

Комплектация

CoreRetriever™ дополнительное оборудование

Одновременная съемка во время извлечения керна

CoreRetriever™, важнейшее дополнение к GyroMaster™, позволяет проводить одновременную съемку во время извлечения керна, что приводит к значительной экономии времени при операциях колонкового бурения.

Это усовершенствование упрощает операции и повышает эффективность в полевых условиях, значительно сокращая количество человеко-часов.

Техническая спецификация

Длина (автономный)

1597 мм (62,9")

Длина (тандем GM)

2437 мм (96")

Наружный диаметр

42 мм (1,65")

Вес

9.2 кг (20,3 lbs)

Давление на глубине

7251 psi

Скорость линии

Up – 15 м/м (59"/м)

Рабочая Температура

-25°C – +60°C (+14°F – +140°F)

GyroMaster

GyroGamma™ дополнительное оборудование

Интеграция гамма-зондирования в режиме реального времени

Интегрируя точность GyroMaster™ с гамма-спектрометрией, GyroGamma™ обеспечивает бесшовный профиль радиоактивности в скважинах.

Это помогает точной корреляции пластов и эффективному выявлению минерализованных зон во время геологических исследований.

Техническая спецификация

Длина

2310 мм (91")

Наружный диаметр

50 мм (1.97")

Вес

10 кг (22 lbs)

Давление на глубине

10153 psi

Рабочая Температура

-30°C – +60°C

Точность по Азимуту

0,25° (лат)

Точность наклона

0.03°

Развертываемый бурильщиком

ДА

Техническая спецификация

Размеры

Длина

1844 мм (72,6")

Наружный диаметр

42 мм (1,65")

Вес

8 кг (17.64 lbs)

Оперативная среда

Давление на глубине

10153 psi

Рабочая Температура

-30°C – +60°C
(-22°F – +140°F)

Производительность*

Точность по Азимуту

0,16°

Типичная Точность Позиционирования

0,1%**

Точность наклона

0,03°

Точность обработки поверхности инструмента

0,05°

Диапазон азимута

0° – 360°

Диапазон наклона

-90° – +90°

Режим опроса

Многосъемка — Непрерывный режим — Все широты

* Точность указана на уровне 1σ
** Зависит от профиля скважины

Аккумулятор

Тип батареи

Литий-ионный перезаряжаемый

Время работы

15 часов

Ручное устройство

Аккумулятор

20 часов (8580 mAh)

Рейтинг IP

IP68, IP69K

Данные

Коммуникации

Bluetooth® / Сенсорный модуль

Экспорт

SPT SmartCloud через WiFi или 4G LTE

Формат экспорта

PDF, Excel, CSV, LAS, DXF

Генерация графики

2D, 3D

Отчет об исследовании

На любом интервале
